今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

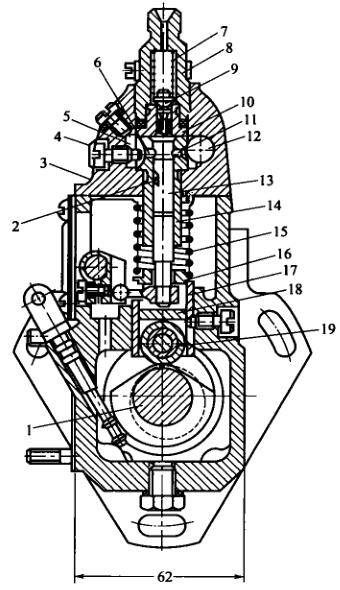

   I号喷油泵的分泵构造图

1-高电压石油管道管线管金属接头; 2-脸上脸上出油阀; 3-脸上脸上出油高压闸阀; 4,14-进油螺丝; 5-套简; 6-轴向柱塞泵泵; 7-轴向柱塞泵泵扭簧; 8-油门支撑杆;  9-调理臂; 10-气缸轴; 11-固定的接盘; 12-石油管道管线泵反力轮; 13-石油管道管线泵; 15-放油螺塞; 16-手油阀;  17-带动盘; 18-从动盘; 19-泵壳; 20-滑套; 21-更改扭簧; 22-容量更改螺丝; 23-怠速限位器器螺丝; 24-髙速限位器器螺丝; 25-控速手柄; 26-控速扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体总体的一般效果是能切实保障泵油始于始终的较准的性，就多缸柴油密度机一般说来，还能切实保障各缸泵油始终的保持一致。起能切实保障用处的内脏器官是滑轮底端到修改垫件上单面的高宽比H。当喷液压油泵轴承轴伞齿与曲轴伞齿相对来说位址需时，H越大，柱塞泵闭合进油孔的始终早好，泵油始于始终也早好。反正，H越小，泵油始于始终越网络延时。从而要会按照规划和测试来定应该的滑轮体上班高宽比H，以能切实保障泵油始于始终的较准的性。

1-凸轮轴轴; 2-轴向注塞泵泵泵泵斜槽; 3-泵盖; 4-定位系统内六角螺丝; 5-回油道; 6-回油孔; 7-油多阀螺旋压簧; 8-油多阀紧座;  9-油多阀; 10-油多高压闸阀; 11-进油孔; 12-进油道; 13-轴向注塞泵泵泵泵; 14-轴向注塞泵泵泵泵套简;  15一轴向注塞泵泵泵泵螺旋压簧; 16-螺旋压簧座; 17-挺柱体:; 18-保护层垫块; 19-中键

  对于那些多缸机，各分泵的H值应等于。变动水泥混凝土垫块在喷油阀出厂日期时均已调好，不能擅自调换。水泥混凝土垫块是用耐腐蚀材质制作而成并举行调质热处理以增强密度，往往动用的中很容易受损。如长期限动用的后受损较多，可换面动用的。

  喷液压助力泵泵体分高低两台分，喷液压助力泵上体用以装设轴向液压泵泵偶件及很油阀偶件，下身用以装设轴承轴、滚轴体和输液压助力泵等。泵体前侧西南部打有检视窗孔，尽量检验和进行调节提供的容量。下部分有检视液压油面的检视孔。喷液压助力泵上体中含一件油道，与各轴向液压泵泵套筒上边的椭圆形油槽共通。椭圆形油槽则与轴向液压泵泵套筒上的进、回油孔共通。由输液压助力泵供来的低压证书油实现进进气软管连接管开始油道中。油道中的柴油密度机车机心理压力由装在回进气软管连接管内的回油阀管理，一追求保护在5～10kPa面积内。液压过低，在轴向液压泵泵下行带宽时，柴油密度机车机并不能讯速实现进油孔开始轴向液压泵泵上侧油腔。当容量过高而使液压增加时，很多的柴油密度机车机会顶开回油阀流入量柴油密度机车机细滤器中。
